工程案例B2B定制低温采暖
在哈尔滨等北方严寒地区，不少工业企业都面临一个共同的痛点：冬季低温环境下，设备电池舱温度过低导致启动困难、性能衰减。尤其是户外运行的环保涂料生产设备、储能系统、工程机械等，-20℃的严寒会让锂电池容量骤降30%以上，严重时直接无法启动。
2018年至2019年，哈尔滨拓百世环保涂料有限公司就遇到了这个难题——他们的户外环保涂料生产设备需要在东北极寒天气下正常运行，电池仓必须配备可靠的低温加热方案。经过多方考察，最终选择了河南暖极人石墨烯科技有限公司提供的48V低压石墨烯电热膜定制解决方案。
一、项目背景与需求分析
哈尔滨拓百世环保涂料有限公司位于黑龙江省哈尔滨市，主营环保涂料的研发与生产。其核心生产设备包含大型电池供电系统，需在户外环境下全年运行。东北地区冬季漫长寒冷，极端气温可达-30℃以下，对电池系统的低温适应性提出了极高要求。
客户核心痛点：
❶ 户外运行环境温度范围：-20℃ 至 +40℃
❷ 电池在低温下容量衰减严重，影响设备正常启停
❸ 需要安全可靠的低压直流加热方案（48V直流电源）
❹ 电热膜尺寸需精确匹配电池仓内部空间结构
❺ 需配套温控系统实现自动恒温管理

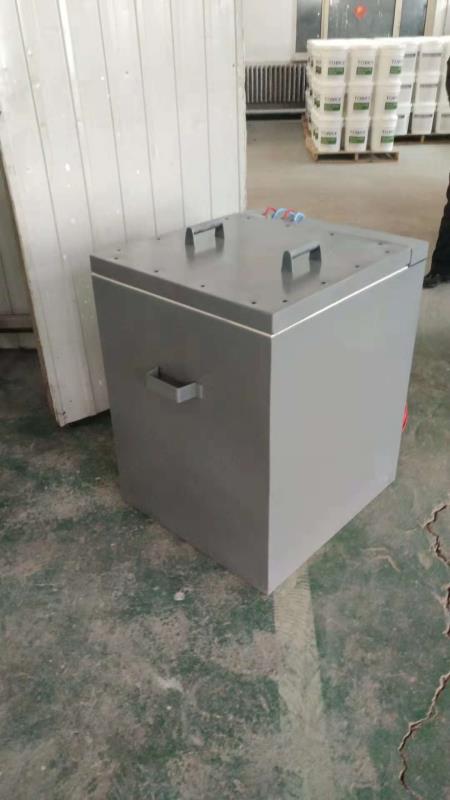

图1：项目定制的电池保温箱外观，采用金属外壳密封设计，适应户外恶劣环境
二、技术方案设计
针对拓百世环保涂料的具体需求，暖极人技术团队进行了深入的方案设计与打样验证，最终确定了以下技术路线：
2.1 电热膜规格参数
产品类型：石墨烯远红外电热膜（电池舱专用发热片）
工作电压：48V 直流（DC），匹配客户电池组电压
单片功率：70W ±5W（确保不低于70W输出）
一期样品规格：500mm × 500mm，四角设φ6mm挂点孔
二期量产规格：300mm × 500mm，优化适配电池仓布局
使用环境：户外，-20℃ 至 +40℃ 全天候适用
电热膜接线长度：不小于500mm，便于安装布线

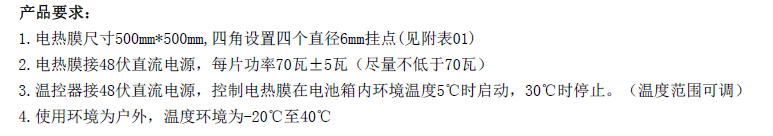

图2：客户提出的产品技术要求——48V直流供电、70W功率、户外环境适配
2.2 温控系统配置
每套系统配套专用温控器，接入48V直流电源，实现对电热膜的智能温度管理：
| 参数项 | 技术指标 |
|---|---|
| 控制方式 | 温度阈值自动启停 |
| 启动温度 | 环境温度 ≤ 5℃ 时自动启动加热 |
| 停止温度 | 仓内温度 ≥ 30℃ 时自动停止（可调范围） |
| 供电电压 | 48V DC（与电池组直连） |
| 防护等级 | 适配户外使用环境 |

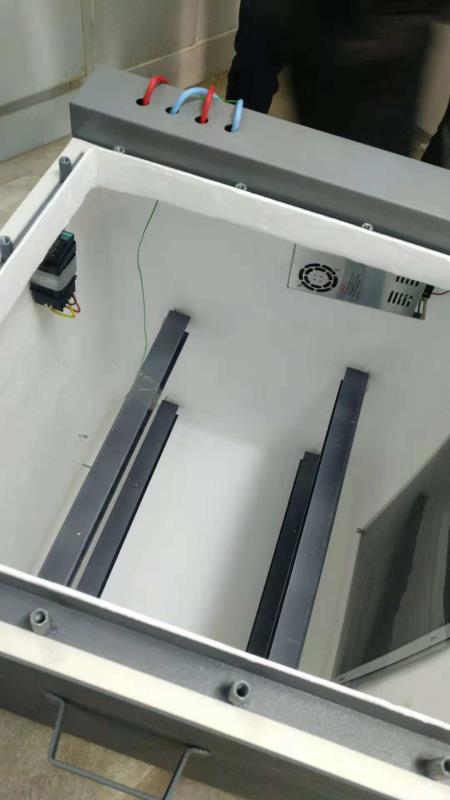

图3：电池箱内部结构——可见温控器、散热风扇及电热膜安装位布局
三、项目实施过程
3.1 第一阶段：样品打样与验证（2018年12月）
2018年12月初，客户首次提出定制需求。暖极人快速响应，7天内完成首批样品制作：
500×500mm 电热膜 × 10片（含温控器×10个）
合同金额：元（样品单）
附赠详细的技术图纸（AutoCAD挂点图）
样品发往哈尔滨后，客户在实际电池箱环境中进行了为期两周的测试，结果完全满足预期——在模拟-20℃环境中，电热膜能将电池仓内温度从-20℃提升至5℃以上，电池顺利启动。

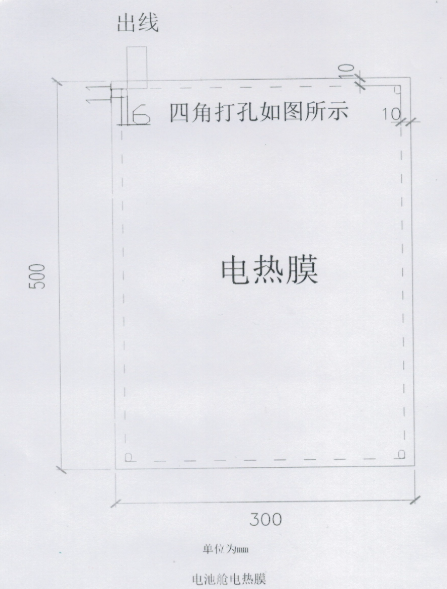

图4：300×500mm电池舱电热膜CAD技术图纸——标注四角挂点孔及出线位置
3.2 第二阶段：批量供货（2019年12月）
经过一年的实际运行验证，客户确认产品可靠性后，于2019年12月下达批量订单：
| 订单项目 | 详细内容 |
|---|---|
| 产品名称 | 电池舱发热片（石墨烯电热膜） |
| 规格型号 | 300mm × 500mm / 48V / 70W |
| 订购数量 | 1,630 片 |
| 单价 | /片（含税） |
| 合同总金额 | 元 |
| 交货期 | 付款后5日内发货200张，余款到付后9天内发完 |
| 联系人 | 张佳 / 0451-82804253 |
📊 项目数据一览
两期合作累计供货：1,640+片电热膜 | 累计合同金额：
服务周期：2018年—2019年 | 项目状态：✅ 已完成交付并稳定运行
四、产品质量与性能验证
4.1 产品工艺细节
每片电热膜均按照客户图纸精确加工，关键工艺细节包括：
四角预留φ6mm挂点孔，便于在电池仓内固定安装
出线端采用T型双螺端子（镀镍），确保长期使用不氧化
接线端加装热缩管保护，区分零火线颜色标识
火线回路串联2A保险丝+底座，过载自动断电保护
采用0.75mm²蓝色/红色玻纤硅胶电极线，耐高温阻燃

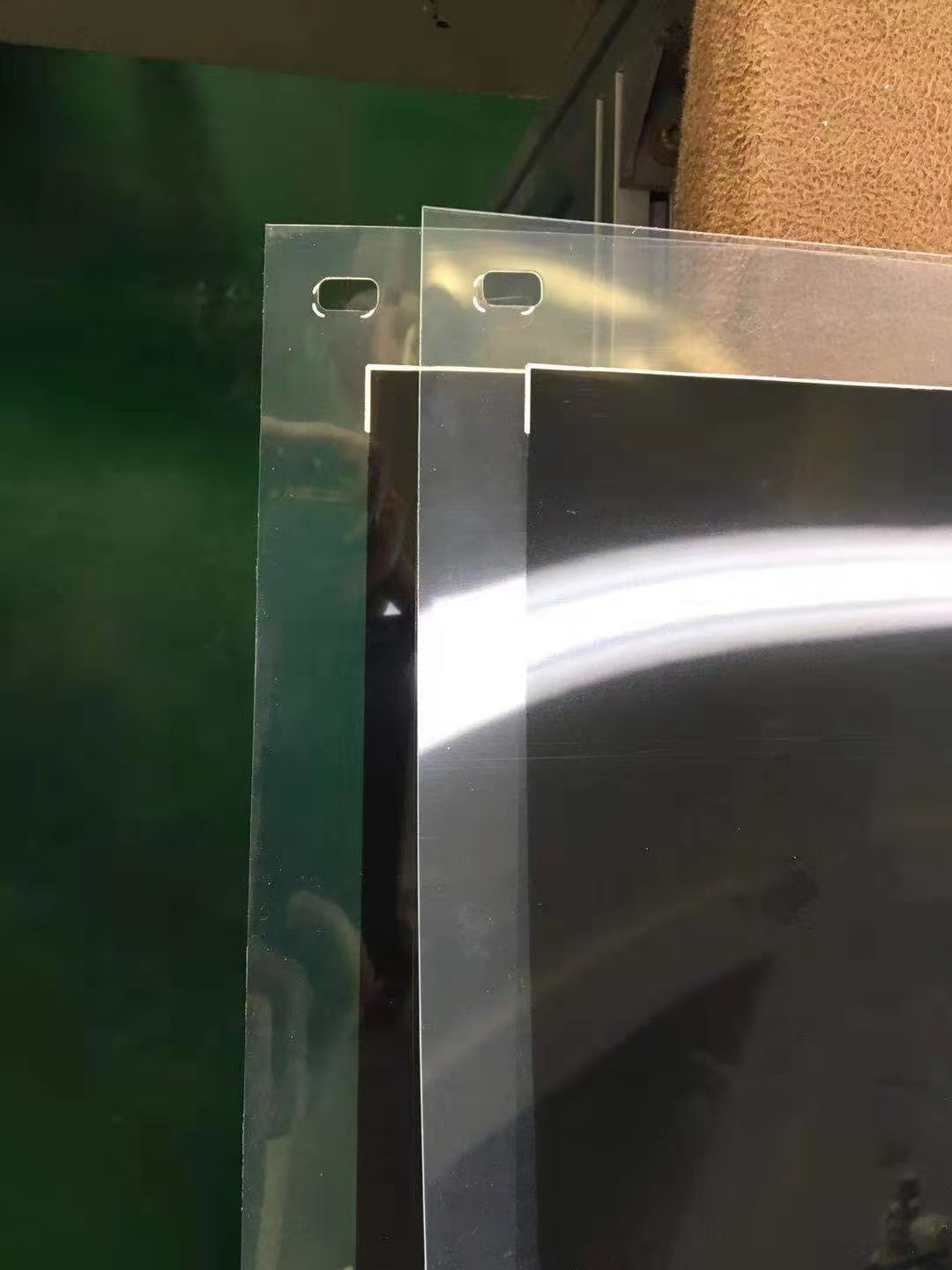

图5：电热膜成品特写——四角挂点孔清晰可见，边缘整齐无毛刺
图6：批量生产的电热膜产品在车间检验台上待包装发货
4.2 FLIR 热成像实测数据

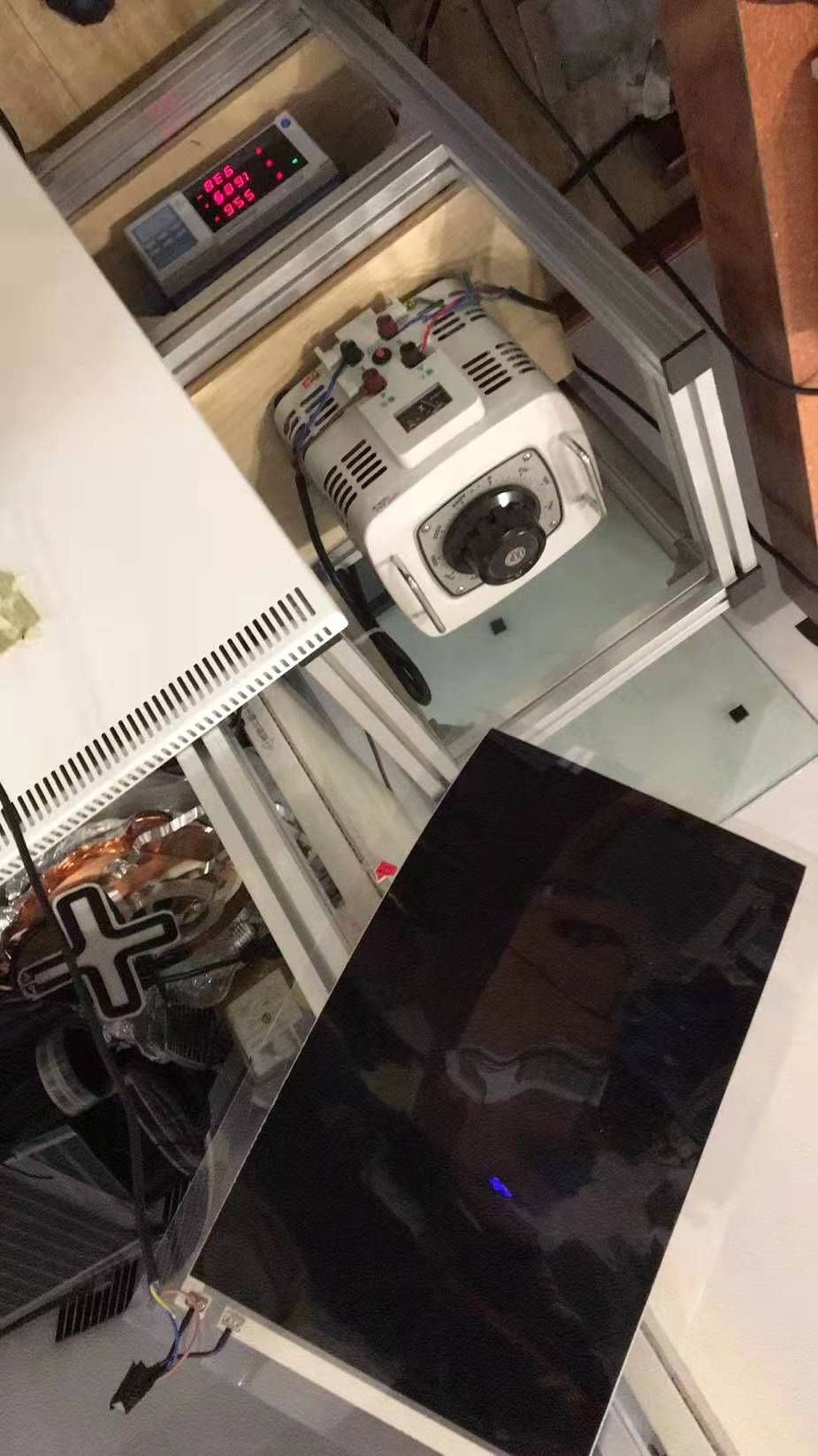

产品出厂前及客户收货后均进行了严格的发热性能测试。下图为客户现场使用FLIR TG165红外热成像仪拍摄的实测画面：

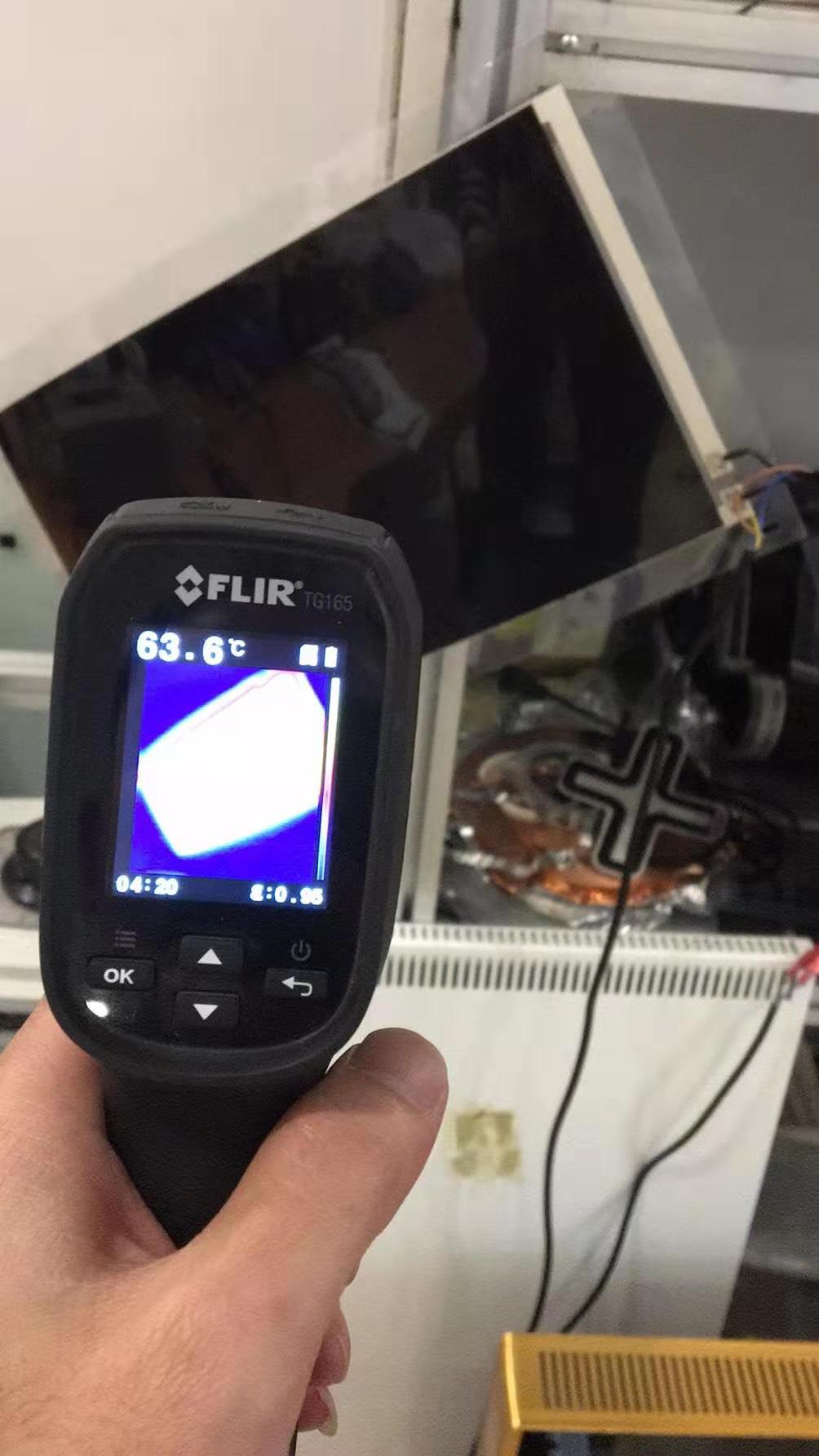

图7：FLIR热成像实测——电热膜表面温度达到 63.6℃，发热均匀性良好
实测结论：
✅ 常温环境下通电后，电热膜表面温度迅速升至60℃+
✅ 热分布均匀，无明显冷区或热点集中
✅ 48V低压供电安全性高，符合工业场所用电规范
✅ 在-20℃模拟环境中仍能保证电池仓内温度维持在有效工作区间
五、为什么选择暖极人石墨烯电热膜？
在众多电热膜供应商中，哈尔滨拓百世环保涂料最终选择暖极人，主要基于以下几点核心优势：
| 对比维度 | 暖极人优势 |
|---|---|
| 定制能力 | 支持任意尺寸、电压、功率的个性化定制，最快7天出样 |
| 材料品质 | 采用石墨烯导电油墨配方，电热转换率高达99% |
| 低压安全 | 精通24V/36V/48V等低压直流电热膜设计，本质安全 |
| 环境适应 | 产品通过-20℃至+40℃宽温域测试，适合户外严苛场景 |
| 性价比 | 厂家直供，无中间环节，批量单价低至元/片 |
| 技术服务 | 提供从方案设计、打样测试到批量交付的全流程支持 |
六、应用领域拓展
本项目的成功经验可直接复制到以下类似场景：
🔋 新能源储能电站——电池舱低温预热与恒温保持
🚜 工程机械/AGV——叉车、矿卡等设备电池防冻加热
🚆 轨道交通——列车辅助电源电池低温伴热
🏭 户外通信基站——UPS电池柜冬季保温
📍 户外检测设备——环保监测仪器电池仓加热
🚛 新能源汽车——动力电池包低温预热（PTC方案）
